國網各個網省公司目前正在建設智能變電站配置文件管控系統，山東容弗緊跟國網步伐，憑借自身對IEC-61850的深入理解和對SCD文件的深層研究，采用大數據挖掘分析及無效數據智能剔除技術、異構數據轉換及量化融合技術嚴格把控智能變電站的核心-SCD！為智能變電站安全穩定運行保駕護航，下面容弗小編帶領大家一起解密SCD：



       1、SCD文件基本結構

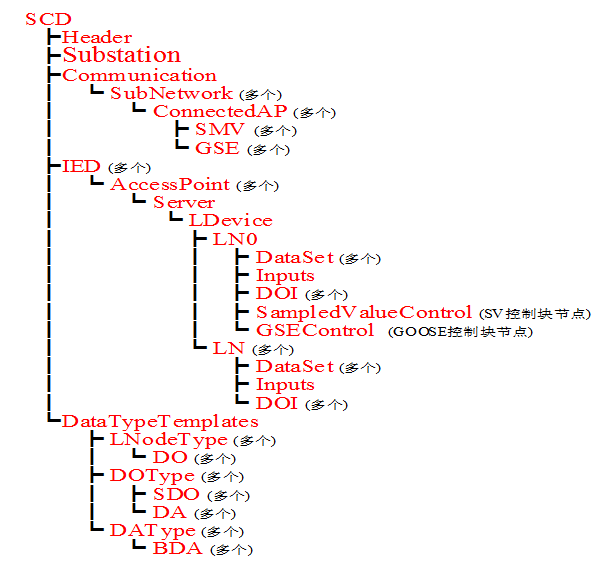

       SCD文件的各節點以樹形層次結構組織起來，完整的文件由Header、Substation、Communication、IED、DataTypeTemplates五大部分組成。

        Header部分包含SCD文件標識、文件版本、配置工具、文件修改歷史記錄等信息。

        Substation部分描述變電站的功能結構，標識一次設備以及它們的電氣連接關系。

       下面簡要描述一下Communication、IED和DataTypeTemplates三部分中過程層比較關心的內容。



        1.1Communication部分

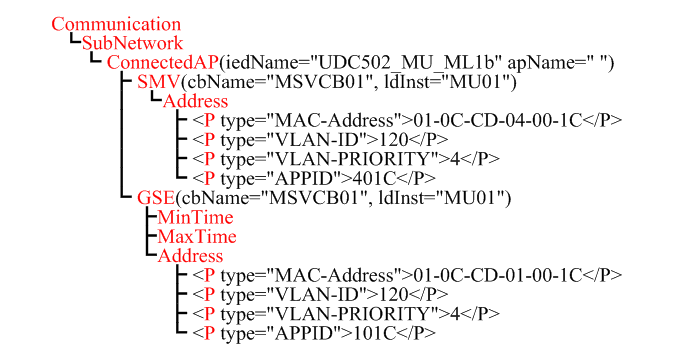

        Communication部分描述各個IED的SV控制塊和GOOSE控制塊的地址信息。SMV節點下Address節點配置了SV控制塊的APPID、MAC、VLAN-ID和VLAN優先級，GOOSE控制塊的相關參數是在GSE節點下的Address節點中配置，此外，GSE節點中還配置了GOOSE報文發送的心跳時間MaxTime和最小重發時間MinTime。



        1.2 IED部分

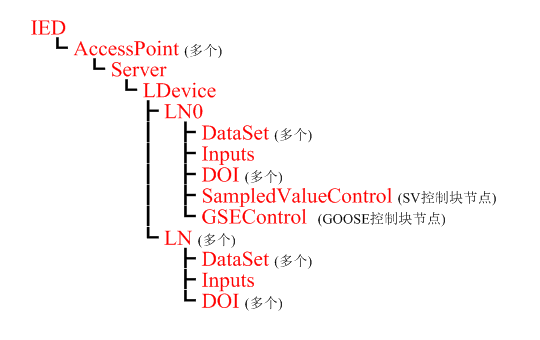

        IED部分各個智能電子設備的具體內容，SV、GOOSE的發布和訂閱都在此描述。

       SV的發布通過SV控制塊SampledValueControl實現。其中，name為控制塊名字，datSet屬性指定了與本控制塊關聯的數據集，smvID為控制塊的字符串ID(也叫svID，報文中一般會保護此參數)，nofASDU定義了報文中的ASDU數目，SmvOpts的各個屬性都是布爾型，分別指定相應的項是否應該出現在SV報文中。



       GOOSE的發布通過GOOSE控制塊GSEControl實現。GSEControl節點包含的屬性有name、datSet、confRef、type和appID。其中，name為控制塊名字，datSet屬性指定了與本控制塊關聯的數據集，appID為控制塊的字符串ID(也叫g(shù)oID，報文中一般包含此參數)。另外GOOSE報文中常包含的gocbRef參數在這里并未明確指定，它是按照“IED名字+LD的inst+/LLN0$GO$+控制塊名字”的格式生成的，指明了控制塊在SCD文件中的路徑。

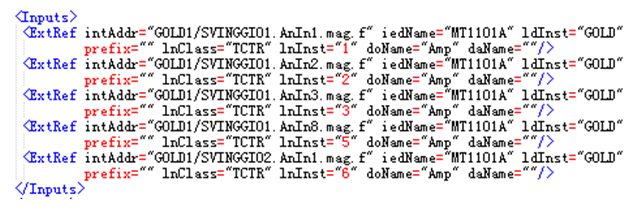

        SV和GOOSE的訂閱是在Inputs節點下定義的，如下圖所示。Inputs節點由多個外部引用條目ExtRef組成，每個外部引用條目指定了內部輸入虛端子的地址intAddr和外部輸出虛端子地址（由iedName、ldInst、prefix、lnClass、lnInst、doName、daName構成），根據這些信息可以找到內外虛端子對應的數據對象DO甚至具體的數據屬性DA。

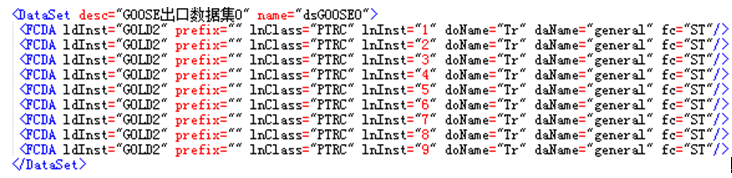

       數據集DataSet的結構如下圖。name屬性是其標識，上面提到的SV/GOOSE控制塊的屬性datSet指定的就是DataSet的name，通過比對這兩個字符串，可以找到SV/GOOSE控制塊所關聯的數據集。desc屬性給出了數據集的描述信息。DataSet節點由多個子節點FCDA組成，比較FCDA和上面的ExtRef我們可以看到他們有一些相似的屬性（ldInst、prefix、lnClass等），不同的是ExtRef中的這些屬性指定的是外部某IED的數據路徑，而FCDA的這些屬性指定的是本IED的數據路徑。



         1.3  DataTypeTemplates部分



        DataTypeTemplates部分定義邏輯節點類型LNodeType、數據對象類型DOType、數據屬性類型DAType等數據類型模板。



        每個邏輯節點LN都是某個邏輯節點類型LNodeType的實例，LN的lnType屬性指明了它的邏輯節點類型LNodeType。LN和LNodeType含有一個共同的屬性lnClass，它指定了LNodeType所屬的邏輯節點類，一般由4個字母組成。在61850-7-4的第5節定義了代表各種功能的邏輯節點類，并規定了各種邏輯節點類應該包含的數據（7-x中所說的數據就是SCD文件中的數據對象DO）。比如，“XCBR”表示斷路器，它包含的數據有Pos（開關位置）、BlkOpn（跳閘閉鎖）、BlkCls（合閘閉鎖）等等。



        邏輯節點類型LNodeType由若干個數據對象DO組成，而LN中含有的DOI是DO的實例。每個DO和它對應的實例DOI有相同的name屬性，name的命名都有特定語義，在61850-7-4的第6節以表格的方式列出了所有了的數據名和相應含義。比如，上面提到的斷路器邏輯節點類“XCBR”包含的數據“Pos”表示開關位置，在隔離刀閘邏輯節點“XSWI”中也包含數據“Pos”。



       數據對象DO的type屬性指明了它的數據對象類型DOType。DOType的cdc屬性指明了該DOType的公用數據類CDC（Common Data Class），61850-7-3的第7節定義了各種共用數據類CDC以及它們應該包含的數據屬性。

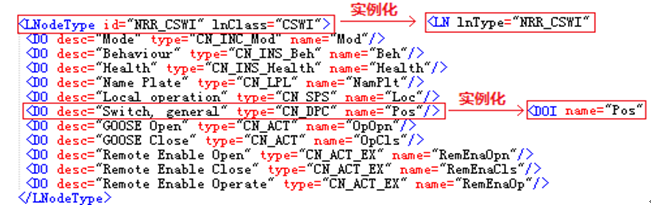

        上圖是一個邏輯節點類型的例子，每個IED中的LN0/LN節點都是某個LNodeType的實例，通過比對前者的lnType屬性和LNodeType的id屬性，可以確定每個LN0/LN都是由那個LNodeType實例化的。LN0/LN節點下的DOI是相應LNodeType下具有相同name的DO的實例化對象。

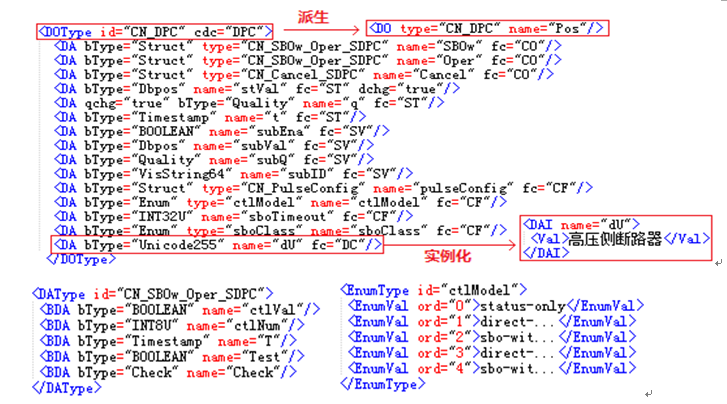

        下圖是一個數據對象類型的例子，LNodeType下的每個DO都是由某個DOType的派生，DOI節點下的DAI是相應的DOType下某個DA的實例化對象。每個DA都有一個bType屬性，它指定了該DA的基本數據類型。bType為Struct的DA是結構化的DA，它的具體結構由相應的DAType定義；bType為Enum的DA是枚舉類型，具體內容有相應的EnumType定義。



       2 、SCD中的關聯關系



       2.1 SV/GOOSE配置的三個部分

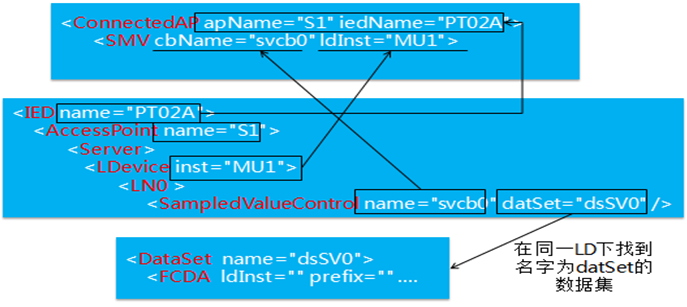

       在SCD文件中一個SV/GOOSE報文的完整配置包括三個部分：控制塊參數(SampledValueControl/GSEControl)、通信參數(SMV/GSE)、數據集配置(DataSet)。各部分的具體內容在上一節已經描述，下圖顯示了三個部分之間的關聯：通過比對IED的name、訪問點的name、LD的實例名inst和控制塊的name 找到與控制塊匹配的SMV/GSE；通過比對控制塊的datSet屬性和數據集DataSet的name找到與控制塊匹配的DataSet。



         2.2   虛端子連線的建立

         SCD文件中的Inputs節點描述了各個IED對外部信號的引用(訂閱)情況。下面以GOOSE的引用為例描述建立虛端子連線的過程。





        上圖下方為某Inputs節點下的一條外部引用，根據該引用指定的iedName、ldInst可找到外部信號所在的IED和邏輯設備LDevice，遍歷該LDevice下所有DataSet條目，通過比對ldInst、prefix、lnClass、lnInst、doName和daName可找到匹配的數據集條目，數據集與控制塊的關聯在上面已經講述。至此，找到了該外部引用條目訂閱的是哪個IED的哪個GOOSE控制塊的第幾個數據集條目，虛端子連線由此建立。



         風云兩甲子，弦歌三世紀。百廿年華百廿年華，砥礪前行，山東容弗必將在互聯網+新電改的大背景下，在智能電網建設的新時代下砥礪前行！！
